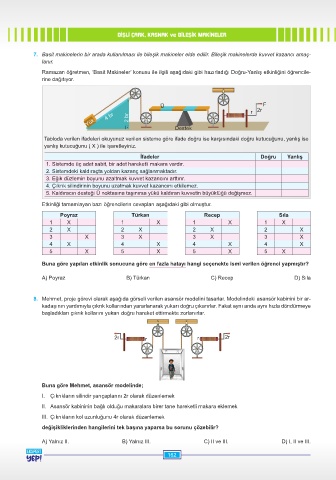

Page 162 - YEP 8 FEN BİL. SORU BANKASI

DİŞLİ ÇARK, KASNAK ve BİLEŞİK MAKİNELER

7. Basit makinelerin bir arada kullanılması ile bileşik makineler elde edilir. Bileşik makinelerde kuvvet kazancı amaç-
lanır.
Ramazan öğretmen, ‘Basit Makineler’ konusu ile ilgili aşağıdaki gibi hazırladığı Doğru-Yanlış etkinliğini öğrencile-
rine dağıtıyor.

Ü 2r F
4 br 2 br r
Yük
Destek
Tabloda verilen ifadeleri okuyunuz verilen sisteme göre ifade doğru ise karşısındaki doğru kutucuğunu, yanlış ise
yanlış kutucuğunu ( X ) ile işaretleyiniz.
İfadeler Doğru Yanlış
1. Sistemde üç adet sabit, bir adet hareketli makara vardır.
2. Sistemdeki kaldıraçta yoldan kazanç sağlanmaktadır.
3. Eğik düzlemin boyunu azaltmak kuvvet kazancını arttırır.
4. Çıkrık silindirinin boyunu uzatmak kuvvet kazancını etkilemez.
5. Kaldıracın desteği Ü noktasına taşınırsa yükü kaldıran kuvvetin büyüklüğü değişmez.
Etkinliği tamamlayan bazı öğrencilerin cevapları aşağıdaki gibi olmuştur.
Poyraz Türkan Recep Sıla
1 X 1 X 1 X 1 X
2 X 2 X 2 X 2 X
3 X 3 X 3 X 3 X
4 X 4 X 4 X 4 X
5 X 5 X 5 X 5 X

Buna göre yapılan etkinlik sonucuna göre en fazla hatayı hangi seçenekte ismi verilen öğrenci yapmıştır?

A) Poyraz B) Türkan C) Recep D) Sıla

8. Mehmet, proje görevi olarak aşağıda görseli verilen asansör modelini tasarlar. Modelindeki asansör kabinini bir ar-
kadaşının yardımıyla çıkrık kollarından yararlanarak yukarı doğru çıkarırlar. Fakat aynı anda aynı hızla döndürmeye
başladıkları çıkrık kollarını yukarı doğru hareket ettirmekte zorlanırlar.

2r r r 2r

Buna göre Mehmet, asansör modelinde;
I. Çıkrıkların silindir yarıçaplarını 2r olarak düzenlemek

II. Asansör kabininin bağlı olduğu makaralara birer tane hareketli makara eklemek
III. Çıkrıkların kol uzunluğunu 4r olarak düzenlemek
değişikliklerinden hangilerini tek başına yaparsa bu sorunu çözebilir?

A) Yalnız II. B) Yalnız III. C) II ve III. D) I, II ve III.

162
