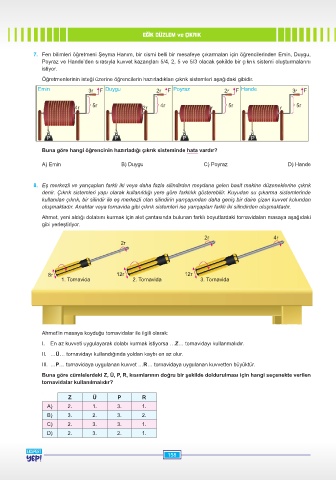

EĞİK DÜZLEM ve ÇIKRIK

7. Fen bilimleri öğretmeni Şeyma Hanım, bir cismi belli bir mesafeye çıkarmaları için öğrencilerinden Emin, Duygu,
Poyraz ve Hande’den sırasıyla kuvvet kazançları 5/4, 2, 5 ve 5/3 olacak şekilde bir çıkrık sistemi oluşturmalarını
istiyor.
Öğretmenlerinin isteği üzerine öğrencilerin hazırladıkları çıkrık sistemleri aşağıdaki gibidir.
Em n 3r F Duygu 2r F Poyraz 2r F Hande 3r F

4r 5r 2r 4r r 5r r 5r

P P P P

Buna göre hangi öğrencinin hazırladığı çıkrık sisteminde hata vardır?

A) Emin B) Duygu C) Poyraz D) Hande

8. Eş merkezli ve yarıçapları farklı iki veya daha fazla silindirden meydana gelen basit makine düzeneklerine çıkrık
denir. Çıkrık sistemleri yapı olarak kullanıldığı yere göre farklılık gösterebilir. Kuyudan su çıkarma sistemlerinde
kullanılan çıkrık, bir silindir ile eş merkezli olan silindirin yarıçapından daha geniş bir daire çizen kuvvet kolundan
oluşmaktadır. Anahtar veya tornavida gibi çıkrık sistemleri ise yarıçapları farklı iki silindirden oluşmaktadır.
Ahmet, yeni aldığı dolabını kurmak için alet çantasında bulunan farklı boyutlardaki tornavidaları masaya aşağıdaki
gibi yerleştiriyor.

2r 4r
2r

8r 12r 12r
1. Tornav da 2. Tornav da 3. Tornav da

Ahmet’in masaya koyduğu tornavidalar ile ilgili olarak:

I. En az kuvveti uygulayarak dolabı kurmak istiyorsa …Z… tornavidayı kullanmalıdır.
II. …Ü… tornavidayı kullandığında yoldan kaybı en az olur.
III. …P… tornavidaya uygulanan kuvvet …R… tornavidaya uygulanan kuvvetten büyüktür.
Buna göre cümlelerdeki Z, Ü, P, R, kısımlarının doğru bir şekilde doldurulması için hangi seçenekte verilen
tornavidalar kullanılmalıdır?

Z Ü P R
A) 2. 1. 3. 1.
B) 3. 2. 3. 2.
C) 2. 3. 3. 1.
D) 2. 3. 2. 1.
