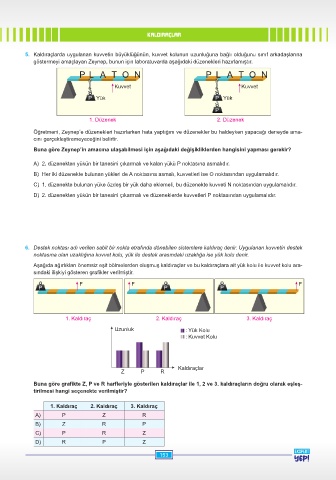

Page 153 - YEP 8 FEN BİL. SORU BANKASI

KALDIRAÇLAR

5. Kaldıraçlarda uygulanan kuvvetin büyüklüğünün, kuvvet kolunun uzunluğuna bağlı olduğunu sınıf arkadaşlarına
göstermeyi amaçlayan Zeynep, bunun için laboratuvarda aşağıdaki düzenekleri hazırlamıştır.
PL AT ON PL AT ON

Kuvvet Kuvvet

P Yük P Yük
P
1. Düzenek 2. Düzenek

Öğretmeni, Zeynep’e düzenekleri hazırlarken hata yaptığını ve düzenekler bu haldeyken yapacağı deneyde ama-
cını gerçekleştiremeyeceğini belirtir.

Buna göre Zeynep’in amacına ulaşabilmesi için aşağıdaki değişikliklerden hangisini yapması gerekir?

A) 2. düzenekten yükün bir tanesini çıkarmalı ve kalan yükü P noktasına asmalıdır.
B) Her iki düzenekte bulunan yükleri de A noktasına asmalı, kuvvetleri ise O noktasından uygulamalıdır.
C) 1. düzenekte bulunan yüke özdeş bir yük daha eklemeli, bu düzenekte kuvveti N noktasından uygulamalıdır.
D) 2. düzenekten yükün bir tanesini çıkarmalı ve düzeneklerde kuvvetleri P noktasından uygulamalıdır.

6. Destek noktası adı verilen sabit bir nokta etrafında dönebilen sistemlere kaldıraç denir. Uygulanan kuvvetin destek
noktasına olan uzaklığına kuvvet kolu, yük ile destek arasındaki uzaklığa ise yük kolu denir.
Aşağıda ağırlıkları önemsiz eşit bölmelerden oluşmuş kaldıraçlar ve bu kaldıraçlara ait yük kolu ile kuvvet kolu ara-
sındaki ilişkiyi gösteren grafikler verilmiştir.

F F F
P P P

1. Kaldıraç 2. Kaldıraç 3. Kaldıraç
Uzunluk : Yük Kolu
: Kuvvet Kolu

Kaldıraçlar
Z P R
Buna göre grafikte Z, P ve R harfleriyle gösterilen kaldıraçlar ile 1, 2 ve 3. kaldıraçların doğru olarak eşleş-
tirilmesi hangi seçenekte verilmiştir?

1. Kaldıraç 2. Kaldıraç 3. Kaldıraç
A) P Z R
B) Z R P
C) P R Z
D) R P Z

153
