MAKARALAR

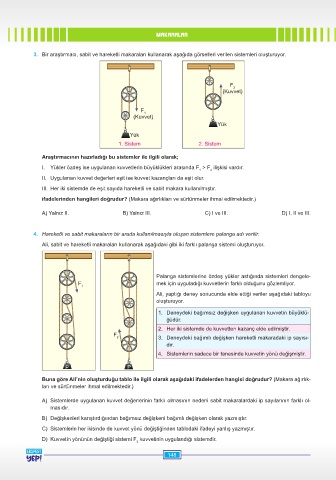

3. Bir araştırmacı, sabit ve hareketli makaraları kullanarak aşağıda görselleri verilen sistemleri oluşturuyor.

F 2
(Kuvvet)

F
1
(Kuvvet)
Yük

Yük
1. S stem 2. S stem
Araştırmacının hazırladığı bu sistemler ile ilgili olarak;
I. Yükler özdeş ise uygulanan kuvvetlerin büyüklükleri arasında F > F ilişkisi vardır.
1
2
II. Uygulanan kuvvet değerleri eşit ise kuvvet kazançları da eşit olur.
III. Her iki sistemde de eşit sayıda hareketli ve sabit makara kullanılmıştır.
ifadelerinden hangileri doğrudur? (Makara ağırlıkları ve sürtünmeler ihmal edilmektedir.)

A) Yalnız II. B) Yalnız III. C) I ve III. D) I, II ve III.

4. Hareketli ve sabit makaraların bir arada kullanılmasıyla oluşan sistemlere palanga adı verilir.

Ali, sabit ve hareketli makaraları kullanarak aşağıdaki gibi iki farklı palanga sistemi oluşturuyor.

Palanga sistemlerine özdeş yükler astığında sistemleri dengele-
F 1 mek için uyguladığı kuvvetlerin farklı olduğunu gözlemliyor.
Ali, yaptığı deney sonucunda elde ettiği veriler aşağıdaki tabloyu
oluşturuyor.

1. Deneydeki bağımsız değişken uygulanan kuvvetin büyüklü-
ğüdür.
2. Her iki sistemde de kuvvetten kazanç elde edilmiştir.
F
2 3. Deneydeki bağımlı değişken hareketli makaradaki ip sayısı-
dır.
4. Sistemlerin sadece bir tanesinde kuvvetin yönü değişmiştir.
P P

Buna göre Ali’nin oluşturduğu tablo ile ilgili olarak aşağıdaki ifadelerden hangisi doğrudur? (Makara ağırlık-
ları ve sürtünmeler ihmal edilmektedir.)

A) Sistemlerde uygulanan kuvvet değerlerinin farklı olmasının nedeni sabit makaralardaki ip sayılarının farklı ol-
masıdır.
B) Değişkenleri karıştırdığından bağımsız değişkeni bağımlı değişken olarak yazmıştır.
C) Sistemlerin her ikisinde de kuvvet yönü değiştiğinden tablodaki ifadeyi yanlış yazmıştır.

D) Kuvvetin yönünün değiştiği sistemi F kuvvetinin uygulandığı sistemdir.
2
