Page 190 - 8. SINIF EKSPERT PLUS FEN BİLİMLERİ SORU BANKASI

Ekspert Plus Fen Bilimleri Soru Bankası

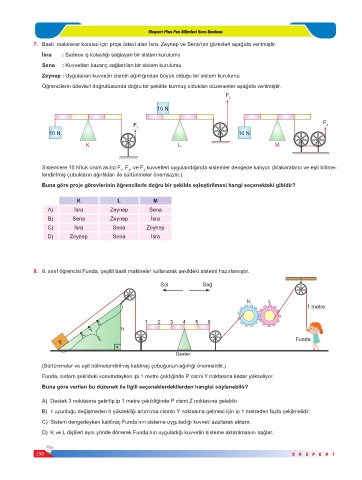

7. Basit makineler konusu için proje ödevi alan İsra, Zeynep ve Sena’nın görevleri aşağıda verilmiştir.

İsra : Sadece iş kolaylığı sağlayan bir sistem kurulumu
Sena : Kuvvetten kazanç sağlanılan bir sistem kurulumu
Zeynep : Uygulanan kuvvetin cismin ağırlığından büyük olduğu bir sistem kurulumu
Öğrencilerin ödevleri doğrultusunda doğru bir şekilde kurmuş oldukları düzenekler aşağıda verilmiştir.
F
2
10 N

F F 3
1
10 N 10 N
K L M

Sistemlere 10 N’luk cisim asılıp F , F , ve F kuvvetleri uygulandığında sistemler dengede kalıyor. (Makaraların ve eşit bölme-
1
2
3
lendirilmiş çubukların ağırlıkları ile sürtünmeler önemsizdir.)
Buna göre proje görevlerinin öğrencilerle doğru bir şekilde eşleştirilmesi hangi seçenekteki gibidir?
K L M
A) İsra Zeynep Sena
B) Sena Zeynep İsra
C) İsra Sena Zeynep
D) Zeynep Sena İsra

8. 8. sınıf öğrencisi Funda, çeşitli basit makineler kullanarak şekildeki sistemi hazırlamıştır.

Sol Sağ

K L
1 metre

Z 1 2 3 4 5 6
Y h
X Funda
P

Destek
(Sürtünmeler ve eşit bölmelendirilmiş kaldıraç çubuğunun ağırlığı önemsizdir.)
Funda, sistem şekildeki konumdayken ipi 1 metre çektiğinde P cismi Y noktasına kadar yükseliyor.

Buna göre verilen bu düzenek ile ilgili seçeneklerdekilerden hangisi söylenebilir?

A) Destek 3 noktasına getirilip ip 1 metre çekildiğinde P cismi Z noktasına gelebilir.
B) ℓ uzunluğu değişmeden h yüksekliği artırılırsa cismin Y noktasına gelmesi için ip 1 metreden fazla çekilmelidir.
C) Sistem dengedeyken kaldıraç Funda’nın sisteme uyguladığı kuvveti azaltarak aktarır.
D) K ve L dişlileri aynı yönde dönerek Funda’nın uyguladığı kuvvetin sisteme aktarılmasını sağlar.

190 E K S P E R T
