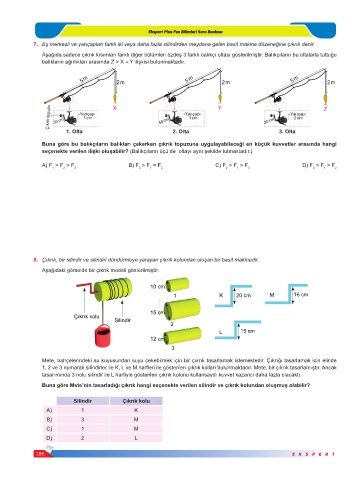

7. Eş merkezli ve yarıçapları farklı iki veya daha fazla silindirden meydana gelen basit makine düzeneğine çıkrık denir.

Aşağıda sadece çıkrık kısımları farklı diğer bölümleri özdeş 3 farklı balıkçı oltası gösterilmiştir. Balıkçıların bu oltalarla tuttuğu
balıkların ağırlıkları arasında Z > X = Y ilişkisi bulunmaktadır.

X Y Z

1. Olta 2. Olta 3. Olta

Buna göre bu balıkçıların balıkları çekerken çıkrık topuzuna uygulayabileceği en küçük kuvvetler arasında hangi
seçenekte verilen ilişki oluşabilir? (Balıkçıların üçü de oltayı aynı şekilde tutmaktadır.)

A) F > F > F B) F > F = F C) F > F > F D) F > F > F
1 2 3 3 1 2 2 1 3 3 1 2

8. Çıkrık, bir silindir ve silindiri döndürmeye yarayan çıkrık kolundan oluşan bir basit makinedir.
Aşağıdaki görselde bir çıkrık modeli gösterilmiştir.

10 cm
1 K 20 cm M 16 cm

15 cm
Çıkrık kolu
S l nd r
2
L 15 cm
12 cm
3

Mete, bahçelerindeki su kuyusundan suyu çekebilmek için bir çıkrık tasarlamak istemektedir. Çıkrığı tasarlamak için elinde
1, 2 ve 3 numaralı silindirler ile K, L ve M harfleri ile gösterilen çıkrık kolları bulunmaktadır. Mete, bir çıkrık tasarlamıştır. Ancak
tasarımında 3 nolu silindir ile L harfiyle gösterilen çıkrık kolunu kullansaydı kuvvet kazancı daha fazla olacaktı.
Buna göre Mete’nin tasarladığı çıkrık hangi seçenekte verilen silindir ve çıkrık kolundan oluşmuş olabilir?

Silindir Çıkrık kolu
A) 1 K
B) 3 M
C) 1 M
D) 2 L
