Page 188 - 8. SINIF EKSPERT PLUS FEN BİLİMLERİ SORU BANKASI

Ekspert Plus Fen Bilimleri Soru Bankası

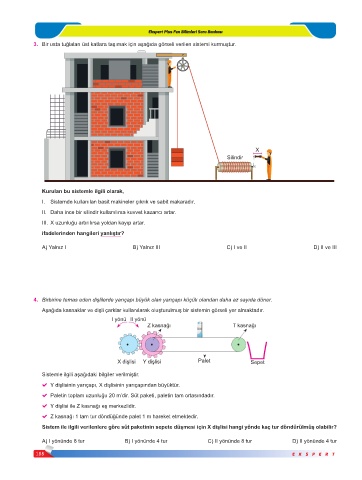

3. Bir usta tuğlaları üst katlara taşımak için aşağıda görseli verilen sistemi kurmuştur.

X
S l nd r

Kurulan bu sistemle ilgili olarak,

I. Sistemde kullanılan basit makineler çıkrık ve sabit makaradır.
II. Daha ince bir silindir kullanılırsa kuvvet kazancı artar.
III. X uzunluğu artırılırsa yoldan kayıp artar.
ifadelerinden hangileri yanlıştır?

A) Yalnız I B) Yalnız III C) I ve II D) II ve III

4. Birbirine temas eden dişlilerde yarıçapı büyük olan yarıçapı küçük olandan daha az sayıda döner.
Aşağıda kasnaklar ve dişli çarklar kullanılarak oluşturulmuş bir sistemin görseli yer almaktadır.
I yönü II yönü
Z kasnağı T kasnağı
Süt

X d şl s Y d şl s Palet Sepet

Sistemle ilgili aşağıdaki bilgiler verilmiştir.
( Y dişlisinin yarıçapı, X dişlisinin yarıçapından büyüktür.

( Paletin toplam uzunluğu 20 m’dir. Süt paketi, paletin tam ortasındadır.
( Y dişlisi ile Z kasnağı eş merkezlidir.
( Z kasnağı 1 tam tur döndüğünde palet 1 m hareket etmektedir.
Sistem ile ilgili verilenlere göre süt paketinin sepete düşmesi için X dişlisi hangi yönde kaç tur döndürülmüş olabilir?

A) I yönünde 8 tur B) I yönünde 4 tur C) II yönünde 8 tur D) II yönünde 4 tur

188 E K S P E R T
