Page 189 - 8. SINIF EKSPERT PLUS FEN BİLİMLERİ SORU BANKASI

Ekspert Plus Fen Bilimleri Soru Bankası
5. Birden fazla basit makineden oluşan sistemlere bileşik makine denir.

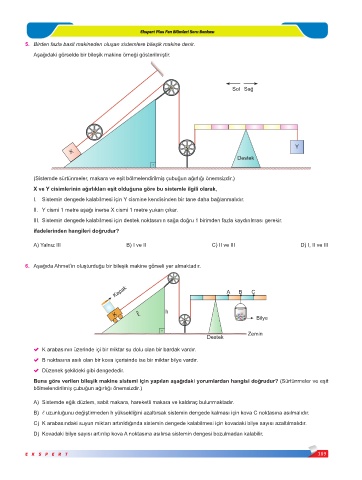

Aşağıdaki görselde bir bileşik makine örneği gösterilmiştir.

Sol Sağ

Y
X
Destek

(Sistemde sürtünmeler, makara ve eşit bölmelendirilmiş çubuğun ağırlığı önemsizdir.)
X ve Y cisimlerinin ağırlıkları eşit olduğuna göre bu sistemle ilgili olarak,
I. Sistemin dengede kalabilmesi için Y cismine kendisinden bir tane daha bağlanmalıdır.
II. Y cismi 1 metre aşağı inerse X cismi 1 metre yukarı çıkar.

III. Sistemin dengede kalabilmesi için destek noktasının sağa doğru 1 birimden fazla kaydırılması gerekir.
ifadelerinden hangileri doğrudur?

A) Yalnız III B) I ve II C) II ve III D) I, II ve III

6. Aşağıda Ahmet’in oluşturduğu bir bileşik makine görseli yer almaktadır.

Kapak A B C

K h B lye

Zem n
Destek

( K arabasının üzerinde içi bir miktar su dolu olan bir bardak vardır.
( B noktasına asılı olan bir kova içerisinde ise bir miktar bilye vardır.
( Düzenek şekildeki gibi dengededir.
Buna göre verilen bileşik makine sistemi için yapılan aşağıdaki yorumlardan hangisi doğrudur? (Sürtünmeler ve eşit
bölmelendirilmiş çubuğun ağırlığı önemsizdir.)

A) Sistemde eğik düzlem, sabit makara, hareketli makara ve kaldıraç bulunmaktadır.
B) ℓ uzunluğunu değiştirmeden h yüksekliğini azaltırsak sistemin dengede kalması için kova C noktasına asılmalıdır.
C) K arabasındaki suyun miktarı artırıldığında sistemin dengede kalabilmesi için kovadaki bilye sayısı azaltılmalıdır.
D) Kovadaki bilye sayısı artırılıp kova A noktasına asılırsa sistemin dengesi bozulmadan kalabilir.

E K S P E R T 189
