8 SINIF Test - 2

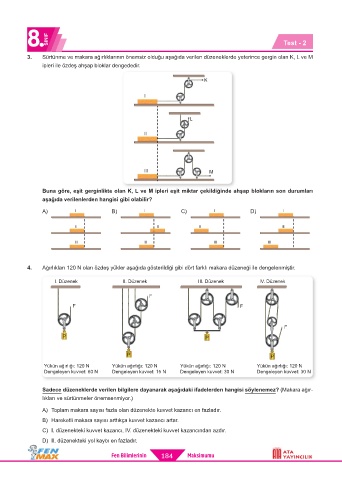

3. Sürtünme ve makara ağırlıklarının önemsiz olduğu aşağıda verilen düzeneklerde yeterince gergin olan K, L ve M
ipleri ile özdeş ahşap bloklar dengededir.

Buna göre, eşit gerginlikte olan K, L ve M ipleri eşit miktar çekildiğinde ahşap blokların son durumları
aşağıda verilenlerden hangisi gibi olabilir?

A) B) C) D)

4. Ağırlıkları 120 N olan özdeş yükler aşağıda gösterildiği gibi dört farklı makara düzeneği ile dengelenmiştir.

I. Düzenek II. Düzenek III. Düzenek IV. Düzenek

F
F F

F
P P

P P
Yükün ağırlığı: 120 N Yükün ağırlığı: 120 N Yükün ağırlığı: 120 N Yükün ağırlığı: 120 N
Dengeleyen kuvvet: 60 N Dengeleyen kuvvet: 15 N Dengeleyen kuvvet: 30 N Dengeleyen kuvvet: 30 N

Sadece düzeneklerde verilen bilgilere dayanarak aşağıdaki ifadelerden hangisi söylenemez? (Makara ağır-
lıkları ve sürtünmeler önemsenmiyor.)
A) Toplam makara sayısı fazla olan düzenekte kuvvet kazancı en fazladır.
B) Hareketli makara sayısı arttıkça kuvvet kazancı artar.
C) I. düzenekteki kuvvet kazancı, IV. düzenekteki kuvvet kazancından azdır.
D) II. düzenekteki yol kaybı en fazladır.
