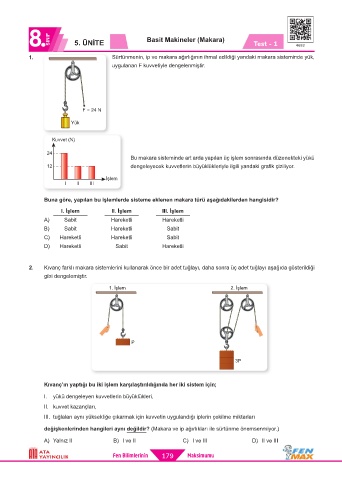

8 SINIF 5. ÜNİTE Basit Makineler (Makara) Test - 1 4682

1. Sürtünmenin, ip ve makara ağırlığının ihmal edildiği yandaki makara sisteminde yük,
uygulanan F kuvvetiyle dengelenmiştir.

F = 24 N

Yük

Kuvvet (N)

24
Bu makara sisteminde art arda yapılan üç işlem sonrasında düzenekteki yükü
12 dengeleyecek kuvvetlerin büyüklükleriyle ilgili yandaki grafik çiziliyor.
İşlem
I II III

Buna göre, yapılan bu işlemlerde sisteme eklenen makara türü aşağıdakilerden hangisidir?

I. İşlem II. İşlem III. İşlem
A) Sabit Hareketli Hareketli
B) Sabit Hareketli Sabit
C) Hareketli Hareketli Sabit
D) Hareketli Sabit Hareketli

2. Kıvanç farklı makara sistemlerini kullanarak önce bir adet tuğlayı, daha sonra üç adet tuğlayı aşağıda gösterildiği
gibi dengelemiştir.

1. İşlem 2. İşlem

P

3P

Kıvanç’ın yaptığı bu iki işlem karşılaştırıldığında her iki sistem için;
I. yükü dengeleyen kuvvetlerin büyüklükleri,
II. kuvvet kazançları,
III. tuğlaları aynı yüksekliğe çıkarmak için kuvvetin uygulandığı iplerin çekilme miktarları

değişkenlerinden hangileri aynı değildir? (Makara ve ip ağırlıkları ile sürtünme önemsenmiyor.)
A) Yalnız II B) I ve II C) I ve III D) II ve III
