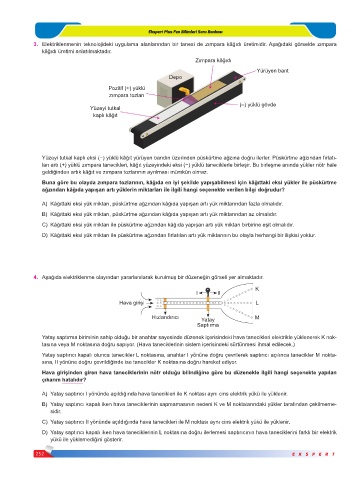

Page 252 - 8. SINIF EKSPERT PLUS FEN BİLİMLERİ SORU BANKASI

Ekspert Plus Fen Bilimleri Soru Bankası
3. Elektriklenmenin teknolojideki uygulama alanlarından bir tanesi de zımpara kâğıdı üretimidir. Aşağıdaki görselde zımpara
kâğıdı üretimi anlatılmaktadır.
Zımpara kâğıdı
Yürüyen bant
Depo
Poz
t
f (+) yüklü
zımpara tozları
(–) yüklü gövde
Yüzey
tutkal
kaplı kâğıt

Yüzeyi tutkal kaplı eksi (−) yüklü kâğıt yürüyen bandın üzerinden püskürtme ağzına doğru ilerler. Püskürtme ağzından fırlatı-
lan artı (+) yüklü zımpara tanecikleri, kâğıt yüzeyindeki eksi (−) yüklü taneciklerle birleşir. Bu birleşme anında yükler nötr hale
geldiğinden artık kâğıt ve zımpara tozlarının ayrılması mümkün olmaz.

Buna göre bu olayda zımpara tozlarının, kâğıda en iyi şekilde yapışabilmesi için kâğıttaki eksi yükler ile püskürtme
ağzından kâğıda yapışan artı yüklerin miktarları ile ilgili hangi seçenekte verilen bilgi doğrudur?

A) Kâğıttaki eksi yük miktarı, püskürtme ağzından kâğıda yapışan artı yük miktarından fazla olmalıdır.
B) Kâğıttaki eksi yük miktarı, püskürtme ağzından kâğıda yapışan artı yük miktarından az olmalıdır.
C) Kâğıttaki eksi yük miktarı ile püskürtme ağzından kâğıda yapışan artı yük miktarı birbirine eşit olmalıdır.

D) Kâğıttaki eksi yük miktarı ile püskürtme ağzından fırlatılan artı yük miktarının bu olayla herhangi bir ilişkisi yoktur.

4. Aşağıda elektriklenme olayından yararlanılarak kurulmuş bir düzeneğin görseli yer almaktadır.
K
I II
Hava g r ş L

Hızlandırıcı Yatay M
Saptırma
Yatay saptırma biriminin sahip olduğu bir anahtar sayesinde düzenek içerisindeki hava tanecikleri elektrikle yüklenerek K nok-
tasına veya M noktasına doğru sapıyor. (Hava taneciklerinin sistem içerisindeki sürtünmesi ihmal edilecek.)
Yatay saptırıcı kapalı olunca tanecikler L noktasına, anahtar I yönüne doğru çevrilerek saptırıcı açılınca tanecikler M nokta-
sına, II yönüne doğru çevrildiğinde ise tanecikler K noktasına doğru hareket ediyor.

Hava girişinden giren hava taneciklerinin nötr olduğu bilindiğine göre bu düzenekle ilgili hangi seçenekte yapılan
çıkarım hatalıdır?

A) Yatay saptırıcı I yönünde açıldığında hava tanecikleri ile K noktası aynı cins elektrik yükü ile yüklenir.
B) Yatay saptırıcı kapalı iken hava taneciklerinin sapmamasının nedeni K ve M noktalarındaki yükler tarafından çekilmeme-
sidir.
C) Yatay saptırıcı II yönünde açıldığında hava tanecikleri ile M noktası aynı cins elektrik yükü ile yüklenir.
D) Yatay saptırıcı kapalı iken hava taneciklerinin L noktasına doğru ilerlemesi saptırıcının hava taneciklerini farklı bir elektrik
yükü ile yüklemediğini gösterir.

252 E K S P E R T
