Page 248 - 8. SINIF EKSPERT PLUS FEN BİLİMLERİ SORU BANKASI
P. 248
Ekspert Plus Fen Bilimleri Soru Bankası

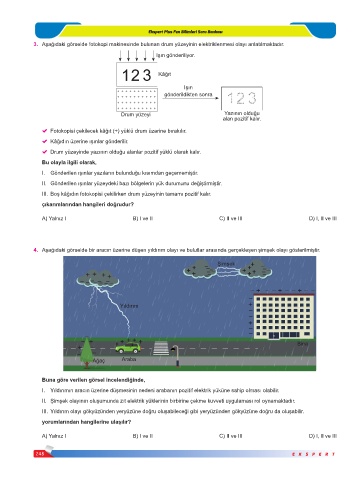

3. Aşağıdaki görselde fotokopi makinesinde bulunan drum yüzeyinin elektriklenmesi olayı anlatılmaktadır.
Işın gönder l yor.
Kâğıt
Işın
+ + + + + + + + + + gönder ld kten sonra
+ + + + + + + + + +
+ + + + + + + + + +
+ + + + + + + + + +
Drum yüzey Yazının olduğu
alan poz t f kalır.
( Fotokopisi çekilecek kâğıt (+) yüklü drum üzerine bırakılır.
( Kâğıdın üzerine ışınlar gönderilir.
( Drum yüzeyinde yazının olduğu alanlar pozitif yüklü olarak kalır.
Bu olayla ilgili olarak,
I. Gönderilen ışınlar yazıların bulunduğu kısımdan geçememiştir.
II. Gönderilen ışınlar yüzeydeki bazı bölgelerin yük durumunu değiştirmiştir.
III. Boş kâğıdın fotokopisi çekilirken drum yüzeyinin tamamı pozitif kalır.
çıkarımlarından hangileri doğrudur?
A) Yalnız I B) I ve II C) II ve III D) I, II ve III
4. Aşağıdaki görselde bir aracın üzerine düşen yıldırım olayı ve bulutlar arasında gerçekleşen şimşek olayı gösterilmiştir.
+
+
+
+ + + + + + Ş mşek + + +
+ + +
Yıldırım +
+
+ + + + + + B na
+
Ağaç Araba
Buna göre verilen görsel incelendiğinde,
I. Yıldırımın aracın üzerine düşmesinin nedeni arabanın pozitif elektrik yüküne sahip olması olabilir.
II. Şimşek olayının oluşumunda zıt elektrik yüklerinin birbirine çekme kuvveti uygulaması rol oynamaktadır.
III. Yıldırım olayı gökyüzünden yeryüzüne doğru oluşabileceği gibi yeryüzünden gökyüzüne doğru da oluşabilir.
yorumlarından hangilerine ulaşılır?
A) Yalnız I B) I ve II C) II ve III D) I, II ve III
248 E K S P E R T
