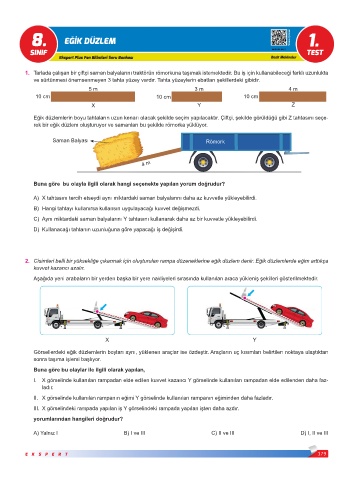

Page 179 - 8. SINIF EKSPERT PLUS FEN BİLİMLERİ SORU BANKASI

8. EĞİK DÜZLEM 1.

SINIF TEST
Ekspert Plus Fen Bilimleri Soru Bankası Basit Makineler
1. Tarlada çalışan bir çiftçi saman balyalarını traktörün römorkuna taşımak istemektedir. Bu iş için kullanabileceği farklı uzunlukta
ve sürtünmesi önemsenmeyen 3 tahta yüzey vardır. Tahta yüzeylerin ebatları şekillerdeki gibidir.
5 m 3 m 4 m
10 cm 10 cm 10 cm
X Y Z

Eğik düzlemlerin boyu tahtaların uzun kenarı olacak şekilde seçim yapılacaktır. Çiftçi, şekilde görüldüğü gibi Z tahtasını seçe-
rek bir eğik düzlem oluşturuyor ve samanları bu şekilde römorka yüklüyor.

Saman Balyası Römork

4 m

Buna göre bu olayla ilgili olarak hangi seçenekte yapılan yorum doğrudur?

A) X tahtasını tercih etseydi aynı miktardaki saman balyalarını daha az kuvvetle yükleyebilirdi.
B) Hangi tahtayı kullanırsa kullansın uygulayacağı kuvvet değişmezdi.
C) Aynı miktardaki saman balyalarını Y tahtasını kullanarak daha az bir kuvvetle yükleyebilirdi.

D) Kullanacağı tahtanın uzunluğuna göre yapacağı iş değişirdi.

2. Cisimleri belli bir yüksekliğe çıkarmak için oluşturulan rampa düzeneklerine eğik düzlem denir. Eğik düzlemlerde eğim arttıkça
kuvvet kazancı azalır.
Aşağıda yeni arabaların bir yerden başka bir yere nakliyeleri sırasında kullanılan araca yükleniş şekilleri gösterilmektedir.

X Y
Görsellerdeki eğik düzlemlerin boyları aynı, yüklenen araçlar ise özdeştir. Araçların uç kısımları belirtilen noktaya ulaştıktan
sonra taşıma işlemi başlıyor.
Buna göre bu olaylar ile ilgili olarak yapılan,
I. X görselinde kullanılan rampadan elde edilen kuvvet kazancı Y görselinde kullanılan rampadan elde edilenden daha faz-
ladır.
II. X görselinde kullanılan rampanın eğimi Y görselinde kullanılan rampanın eğiminden daha fazladır.
III. X görselindeki rampada yapılan iş Y görselindeki rampada yapılan işten daha azdır.
yorumlarından hangileri doğrudur?

A) Yalnız I B) I ve III C) II ve III D) I, II ve III

E K S P E R T 179
