Ekspert Plus Fen Bilimleri Soru Bankası

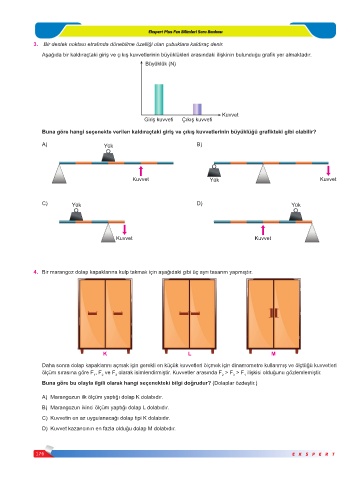

3. Bir destek noktası etrafında dönebilme özelliği olan çubuklara kaldıraç denir.

Aşağıda bir kaldıraçtaki giriş ve çıkış kuvvetlerinin büyüklükleri arasındaki ilişkinin bulunduğu grafik yer almaktadır.
Büyüklük (N)

Kuvvet
G r ş kuvvet Çıkış kuvvet

Buna göre hangi seçenekte verilen kaldıraçtaki giriş ve çıkış kuvvetlerinin büyüklüğü grafikteki gibi olabilir?

A) Yük B)

Kuvvet Yük Kuvvet

C) Yük D) Yük

Kuvvet Kuvvet

4. Bir marangoz dolap kapaklarına kulp takmak için aşağıdaki gibi üç ayrı tasarım yapmıştır.

K L M
Daha sonra dolap kapaklarını açmak için gerekli en küçük kuvvetleri ölçmek için dinamometre kullanmış ve ölçtüğü kuvvetleri
ölçüm sırasına göre F , F ve F olarak isimlendirmiştir. Kuvvetler arasında F > F > F ilişkisi olduğunu gözlemlemiştir.
3
1
3
2
2
1
Buna göre bu olayla ilgili olarak hangi seçenekteki bilgi doğrudur? (Dolaplar özdeştir.)
A) Marangozun ilk ölçüm yaptığı dolap K dolabıdır.
B) Marangozun ikinci ölçüm yaptığı dolap L dolabıdır.
C) Kuvvetin en az uygulanacağı dolap tipi K dolabıdır.
D) Kuvvet kazancının en fazla olduğu dolap M dolabıdır.
