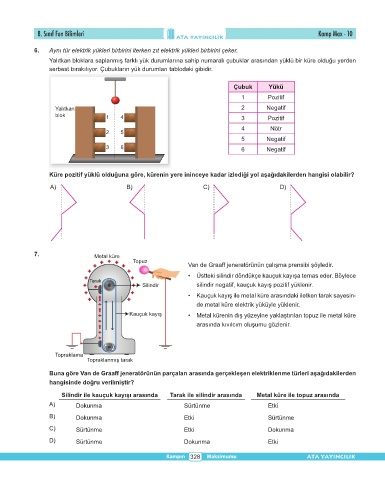

8. Sınıf Fen Bilimleri                                                                       Kamp Max - 10


            6.   Aynı tür elektrik yükleri birbirini iterken zıt elektrik yükleri birbirini çeker.
                 Yalıtkan bloklara saplanmış farklı yük durumlarına sahip numaralı çubuklar arasından yüklü bir küre olduğu yerden
                 serbest bırakılıyor. Çubukların yük durumları tablodaki gibidir.


                                                                              Çubuk       Yükü
                                                                                 1        Pozitif

                   Yalıtkan                                                      2       Negatif
                   blok             1    4                                       3        Pozitif

                                                                                 4         Nötr
                                    2    5
                                                                                 5       Negatif
                                    3    6                                       6       Negatif



                 Küre pozitif yüklü olduğuna göre, kürenin yere ininceye kadar izlediği yol aşağıdakilerden hangisi olabilir?

                  A)                       B)                       C)                        D)












            7.                  Metal küre
                                             Topuz             Van de Graaff jeneratörünün çalışma prensibi şöyledir.
                                                               •  Üstteki silindir döndükçe kauçuk kayışa temas eder. Böylece
                               Tarak
                                                Silindir          silindir negatif, kauçuk kayış pozitif yüklenir.
                                                               •  Kauçuk kayış ile metal küre arasındaki iletken tarak sayesin-
                                                                  de metal küre elektrik yüküyle yüklenir.
                                            Kauçuk kayış       •  Metal kürenin dış yüzeyine yaklaştırılan topuz ile metal küre
                                                                  arasında kıvılcım oluşumu gözlenir.





                   Topraklama
                              Topraklanmış tarak
                 Buna göre Van de Graaff jeneratörünün parçaları arasında gerçekleşen elektriklenme türleri aşağıdakilerden
                 hangisinde doğru verilmiştir?

                     Silindir ile kauçuk kayışı arasında  Tarak ile silindir arasında  Metal küre ile topuz arasında
                 A)       Dokunma                             Sürtünme                    Etki
                 B)       Dokunma                             Etki                        Sürtünme

                 C)       Sürtünme                            Etki                        Dokunma
                 D)       Sürtünme                            Dokunma                     Etki
