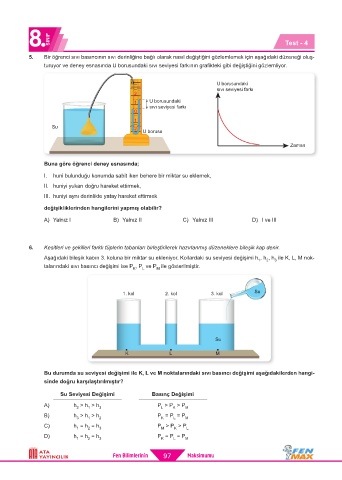

Page 98 - 8. Sınıf Fen Max Soru Bankası

8 SINIF Test - 4

5. Bir öğrenci sıvı basıncının sıvı derinliğine bağlı olarak nasıl değiştiğini gözlemlemek için aşağıdaki düzeneği oluş-
turuyor ve deney esnasında U borusundaki sıvı seviyesi farkının grafikteki gibi değiştiğini gözlemliyor.

U borusundaki
sıvı seviyesi farkı
2
1 U borusundaki
sıvı seviyesi farkı
0
1
Su 2
U borusu
Zaman

Buna göre öğrenci deney esnasında;

I. huni bulunduğu konumda sabit iken behere bir miktar su eklemek,
II. huniyi yukarı doğru hareket ettirmek,
III. huniyi aynı derinlikte yatay hareket ettirmek
değişikliklerinden hangilerini yapmış olabilir?

A) Yalnız I B) Yalnız II C) Yalnız III D) I ve III

6. Kesitleri ve şekilleri farklı tüplerin tabanları birleştirilerek hazırlanmış düzeneklere bileşik kap denir.
Aşağıdaki bileşik kabın 3. koluna bir miktar su ekleniyor. Kollardaki su seviyesi değişimi h , h , h ile K, L, M nok-
1
2
3
talarındaki sıvı basıncı değişimi ise P , P ve P ile gösterilmiştir.
L
K
M

1. kol 2. kol 3. kol Su

Su
K L M

Bu durumda su seviyesi değişimi ile K, L ve M noktalarındaki sıvı basıncı değişimi aşağıdakilerden hangi-
sinde doğru karşılaştırılmıştır?

Su Seviyesi Değişimi Basınç Değişimi
A) h > h > h 3 P > P > P M
L
1
2
K
B) h > h > h 2 P = P = P M
L
K
1
3
C) h = h = h 3 P > P > P L
K
M
2
1
D) h = h = h 3 P = P = P M
L
2
1
K
