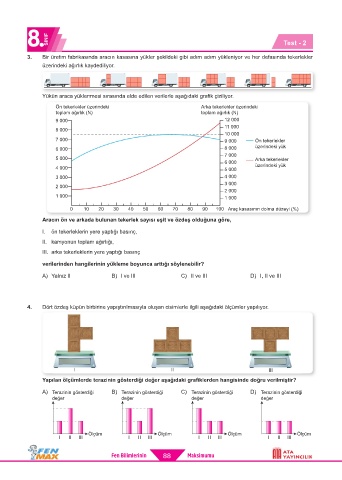

Page 89 - 8. Sınıf Fen Max Soru Bankası

8 SINIF Test - 2

3. Bir üretim fabrikasında aracın kasasına yükler şekildeki gibi adım adım yükleniyor ve her defasında tekerlekler
üzerindeki ağırlık kaydediliyor.

Yükün araca yüklenmesi sırasında elde edilen verilerle aşağıdaki grafik çiziliyor.
Ön tekerlekler üzerindeki Arka tekerlekler üzerindeki
toplam ağırlık (N) toplam ağırlık (N)
9 000 12 000
11 000
8 000
10 000
7 000 9 000 Ön tekerlekler
6 000 8 000 üzerindeki yük
7 000
5 000 Arka tekerlekler
6 000
4 000 5 000 üzerindeki yük
3 000 4 000
3 000
2 000
2 000
1 000 1 000
0 10 20 30 40 50 60 70 80 90 100 Araç kasasının dolma düzeyi (%)

Aracın ön ve arkada bulunan tekerlek sayısı eşit ve özdeş olduğuna göre,
I. ön tekerleklerin yere yaptığı basınç,
II. kamyonun toplam ağırlığı,
III. arka tekerleklerin yere yaptığı basınç

verilerinden hangilerinin yükleme boyunca arttığı söylenebilir?
A) Yalnız II B) I ve III C) II ve III D) I, II ve III

4. Dört özdeş küpün birbirine yapıştırılmasıyla oluşan cisimlerle ilgili aşağıdaki ölçümler yapılıyor.

Yapılan ölçümlerde terazinin gösterdiği değer aşağıdaki grafiklerden hangisinde doğru verilmiştir?
A) Terazinin gösterdiği B) Terazinin gösterdiği C) Terazinin gösterdiği D) Terazinin gösterdiği
değer değer değer değer

Ölçüm Ölçüm Ölçüm Ölçüm
I II III I II III I II III I II III

Fen Bilimlerinin 88 Maksimumu
