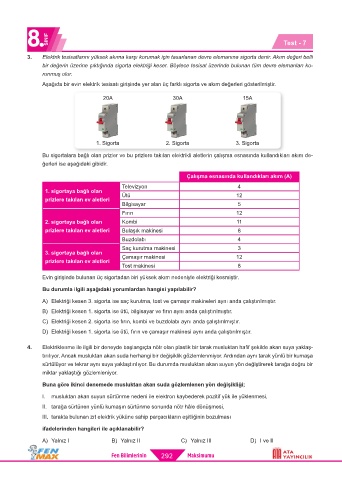

Page 293 - 8. Sınıf Fen Max Soru Bankası

8 SINIF Test - 7

3. Elektrik tesisatlarını yüksek akıma karşı korumak için tasarlanan devre elemanına sigorta denir. Akım değeri belli
bir değerin üzerine çıktığında sigorta elektriği keser. Böylece tesisat üzerinde bulunan tüm devre elemanları ko-
runmuş olur.

Aşağıda bir evin elektrik tesisatı girişinde yer alan üç farklı sigorta ve akım değerleri gösterilmiştir.

20A 30A 15A

1. Sigorta 2. Sigorta 3. Sigorta
Bu sigortalara bağlı olan prizler ve bu prizlere takılan elektrikli aletlerin çalışma esnasında kullandıkları akım de-
ğerleri ise aşağıdaki gibidir.
Çalışma esnasında kullandıkları akım (A)

Televizyon 4
1. sigortaya bağlı olan Ütü 12
prizlere takılan ev aletleri
Bilgisayar 5
Fırın 12
2. sigortaya bağlı olan Kombi 11
prizlere takılan ev aletleri Bulaşık makinesi 8
Buzdolabı 4
Saç kurutma makinesi 3
3. sigortaya bağlı olan Çamaşır makinesi 12
prizlere takılan ev aletleri
Tost makinesi 8
Evin girişinde bulunan üç sigortadan biri yüksek akım nedeniyle elektriği kesmiştir.

Bu durumla ilgili aşağıdaki yorumlardan hangisi yapılabilir?

A) Elektriği kesen 3. sigorta ise saç kurutma, tost ve çamaşır makineleri aynı anda çalıştırılmıştır.
B) Elektriği kesen 1. sigorta ise ütü, bilgisayar ve fırın aynı anda çalıştırılmıştır.
C) Elektriği kesen 2. sigorta ise fırın, kombi ve buzdolabı aynı anda çalıştırılmıştır.
D) Elektriği kesen 1. sigorta ise ütü, fırın ve çamaşır makinesi aynı anda çalıştırılmıştır.

4. Elektriklenme ile ilgili bir deneyde başlangıçta nötr olan plastik bir tarak musluktan hafif şekilde akan suya yaklaş-
tırılıyor. Ancak musluktan akan suda herhangi bir değişiklik gözlemlenmiyor. Ardından aynı tarak yünlü bir kumaşa
sürtülüyor ve tekrar aynı suya yaklaştırılıyor. Bu durumda musluktan akan suyun yön değiştirerek tarağa doğru bir
miktar yaklaştığı gözlemleniyor.

Buna göre ikinci denemede musluktan akan suda gözlemlenen yön değişikliği;
I. musluktan akan suyun sürtünme nedeni ile elektron kaybederek pozitif yük ile yüklenmesi,
II. tarağa sürtünen yünlü kumaşın sürtünme sonunda nötr hâle dönüşmesi,
III. tarakta bulunan zıt elektrik yüküne sahip parçacıkların eşitliğinin bozulması

ifadelerinden hangileri ile açıklanabilir?
A) Yalnız I B) Yalnız II C) Yalnız III D) I ve II

Fen Bilimlerinin 292 Maksimumu
