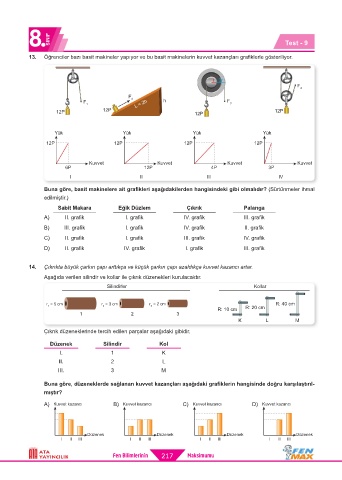

8 SINIF Test - 9

13. Öğrenciler bazı basit makineler yapıyor ve bu basit makinelerin kuvvet kazançları grafiklerle gösteriliyor.

r 3r
F
4
F 2
F h F
1 L = 2h 3
12P 12P 12P 12P

Yük Yük Yük Yük
12P 12P 12P 12P

Kuvvet Kuvvet Kuvvet Kuvvet
6P 12P 4P 3P
I II III IV
Buna göre, basit makinelere ait grafikleri aşağıdakilerden hangisindeki gibi olmalıdır? (Sürtünmeler ihmal
edilmiştir.)
Sabit Makara Eğik Düzlem Çıkrık Palanga
A) II. grafik I. grafik IV. grafik III. grafik
B) III. grafik I. grafik IV. grafik II. grafik
C) II. grafik I. grafik III. grafik IV. grafik
D) II. grafik IV. grafik I. grafik III. grafik

14. Çıkrıkta büyük çarkın çapı arttıkça ve küçük çarkın çapı azaldıkça kuvvet kazancı artar.
Aşağıda verilen silindir ve kollar ile çıkrık düzenekleri kurulacaktır.

Silindirler Kollar

r = 5 cm r = 3 cm r = 2 cm R: 40 cm
2
3
1
R: 10 cm R: 20 cm
1 2 3
K L M
Çıkrık düzeneklerinde tercih edilen parçalar aşağıdaki gibidir.
Düzenek Silindir Kol
I. 1 K
II. 2 L
III. 3 M
Buna göre, düzeneklerde sağlanan kuvvet kazançları aşağıdaki grafiklerin hangisinde doğru karşılaştırıl-
mıştır?

A) Kuvvet kazancı B) Kuvvet kazancı C) Kuvvet kazancı D) Kuvvet kazancı

Düzenek Düzenek Düzenek Düzenek
I II III I II III I II III I II III
