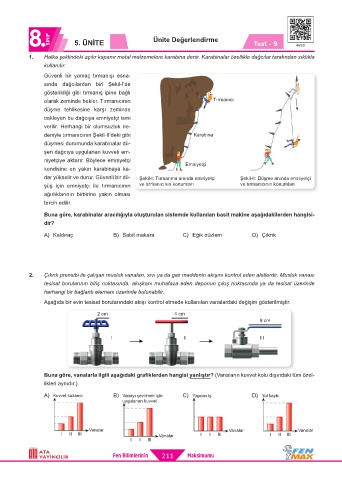

8 SINIF 5. ÜNİTE Ünite Değerlendirme Test - 9 4690

1. Halka şeklindeki açılır kapanır metal malzemelere karabina denir. Karabinalar özellikle dağcılar tarafından sıklıkla
kullanılır.
Güvenli bir yamaç tırmanışı esna-
sında dağcılardan biri Şekil-I’de
gösterildiği gibi tırmanış ipine bağlı
olarak zeminde bekler. Tırmanıcının Tırmanıcı
düşme tehlikesine karşı zeminde
bekleyen bu dağcıya emniyetçi ismi
verilir. Herhangi bir olumsuzluk ne-
deniyle tırmanıcının Şekil-II’deki gibi Karabina
düşmesi durumunda karabinalar dü-
şen dağcıya uygulanan kuvveti em-
niyetçiye aktarır. Böylece emniyetçi Emniyetçi
kendisine en yakın karabinaya ka-
dar yükselir ve durur. Güvenli bir dü- Şekil-I: Tırmanma anında emniyetçi Şekil-II: Düşme anında emniyetçi
şüş için emniyetçi ile tırmanıcının ve tırmanıcının konumları ve tırmanıcının konumları
ağırlıklarının birbirine yakın olması
tercih edilir.

Buna göre, karabinalar aracılığıyla oluşturulan sistemde kullanılan basit makine aşağıdakilerden hangisi-
dir?

A) Kaldıraç B) Sabit makara C) Eğik düzlem D) Çıkrık

2. Çıkrık prensibi ile çalışan musluk vanaları, sıvı ya da gaz maddenin akışını kontrol eden aletlerdir. Musluk vanası
tesisat borularının bitiş noktasında, akışkanı muhafaza eden deponun çıkış noktasında ya da tesisat üzerinde
herhangi bir bağlantı elemanı üzerinde bulunabilir.
Aşağıda bir evin tesisat borularındaki akışı kontrol etmede kullanılan vanalardaki değişim gösterilmiştir.
2 cm 4 cm
8 cm

I II III

Buna göre, vanalarla ilgili aşağıdaki grafiklerden hangisi yanlıştır? (Vanaların kuvvet kolu dışındaki tüm özel-
likleri aynıdır.)

A) Kuvvet kazancı B) Vanayı çevirmek için C) Yapılan iş D) Yol kaybı
uygulanan kuvvet

Vanalar Vanalar Vanalar
I II III Vanalar I II III I II III
I II III
