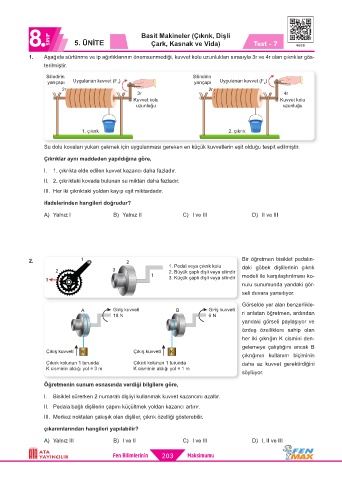

Page 204 - 8. Sınıf Fen Max Soru Bankası

8 SINIF 5. ÜNİTE Basit Makineler (Çıkrık, Dişli Test - 7 4688
Çark, Kasnak ve Vida)

1. Aşağıda sürtünme ve ip ağırlıklarının önemsenmediği, kuvvet kolu uzunlukları sırasıyla 3r ve 4r olan çıkrıklar gös-
terilmiştir.
Silindirin Silindirin
yarıçapı Uygulanan kuvvet (F ) yarıçapı Uygulanan kuvvet (F )
2
1
2r 2r
3r 4r
Kuvvet kolu Kuvvet kolu
uzunluğu uzunluğu

1. çıkrık 2. çıkrık

Su dolu kovaları yukarı çekmek için uygulanması gereken en küçük kuvvetlerin eşit olduğu tespit edilmiştir.
Çıkrıklar aynı maddeden yapıldığına göre,
I. 1. çıkrıkta elde edilen kuvvet kazancı daha fazladır.

II. 2. çıkrıktaki kovada bulunan su miktarı daha fazladır.
III. Her iki çıkrıktaki yoldan kayıp eşit miktardadır.
ifadelerinden hangileri doğrudur?

A) Yalnız I B) Yalnız II C) I ve III D) II ve III

2. 1 2 Bir öğretmen bisiklet pedalın-
2 3 1. Pedal veya çıkrık kolu daki göbek dişlilerinin çıkrık
2. Büyük çaplı dişli veya silindir
1 modeli ile karşılaştırılması ko-
3 3. Küçük çaplı dişli veya silindir
nulu sunumunda yandaki gör-
seli duvara yansıtıyor.
Görselde yer alan benzerlikle-
A Giriş kuvveti B Giriş kuvveti ri anlatan öğretmen, ardından
18 N 6 N
yandaki görseli paylaşıyor ve
özdeş özelliklere sahip olan
her iki çıkrığın K cismini den-
gelemeye çalıştığını ancak B
Çıkış kuvveti K Çıkış kuvveti K
çıkrığının kullanım biçiminin
Çıkrık kolunun 1 turunda Çıkrık kolunun 1 turunda daha az kuvvet gerektirdiğini
K cisminin aldığı yol = 3 m K cisminin aldığı yol = 1 m
söylüyor.
Öğretmenin sunum esnasında verdiği bilgilere göre,
I. Bisiklet sürerken 2 numaralı dişliyi kullanmak kuvvet kazancını azaltır.
II. Pedala bağlı dişlilerin çapını küçültmek yoldan kazancı artırır.
III. Merkez noktaları çakışık olan dişliler, çıkrık özelliği gösterebilir.

çıkarımlarından hangileri yapılabilir?
A) Yalnız III B) I ve II C) I ve III D) I, II ve III
