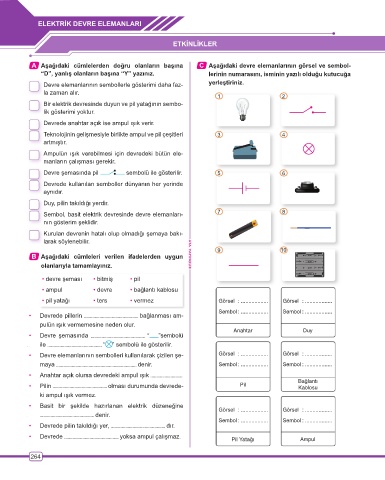

Page 265 - ATA YAYINCILIK 5. Sınıf Ben Korkmam Fen Bilimleri Soru Bankası

ELEKTRİK DEVRE ELEMANLARI

ETKİNLİKLER

A Aşağıdaki cümlelerden doğru olanların başına C Aşağıdaki devre elemanlarının görsel ve sembol-
“D”, yanlış olanların başına “Y” yazınız. lerinin numarasını, isminin yazılı olduğu kutucuğa

Devre elemanlarının sembollerle gösterimi daha faz- yerleştiriniz.
la zaman alır.
1 2
Bir elektrik devresinde duyun ve pil yatağının sembo-
lik gösterimi yoktur.

Devrede anahtar açık ise ampul ışık verir.
Teknolojinin gelişmesiyle birlikte ampul ve pil çeşitleri 3 4
artmıştır.
Ampulün ışık verebilmesi için devredeki bütün ele-
manların çalışması gerekir.

Devre şemasında pil sembolü ile gösterilir. 5 6
Devrede kullanılan semboller dünyanın her yerinde
aynıdır.
Duy, pilin takıldığı yerdir.

Sembol, basit elektrik devresinde devre elemanları- 7 8
nın gösterim şeklidir.

Kurulan devrenin hatalı olup olmadığı şemaya bakı-
larak söylenebilir.
9 10
B Aşağıdaki cümleleri verilen ifadelerden uygun
olanlarıyla tamamlayınız.

• devre şeması • bitmiş • pil
• ampul • devre • bağlantı kablosu
• pil yatağı • ters • vermez Görsel : .................. Görsel : ..................

• Devrede pillerin bağlanması am- Sembol : .................. Sembol : ..................
pulün ışık vermemesine neden olur.
Anahtar Duy
• Devre şemasında “ ”sembolü
ile “ ” sembolü ile gösterilir.

• Devre elemanlarının sembolleri kullanılarak çizilen şe- Görsel : .................. Görsel : ..................
maya denir. Sembol : .................. Sembol : ..................

• Anahtar açık olursa devredeki ampul ışık
Bağlantı
• Pilin olması durumunda devrede- Pil Kablosu
ki ampul ışık vermez.
• Basit bir şekilde hazırlanan elektrik düzeneğine
Görsel : .................. Görsel : ..................
denir.
Sembol : .................. Sembol : ..................
• Devrede pilin takıldığı yer, dır.
• Devrede yoksa ampul çalışmaz.
Pil Yatağı Ampul
