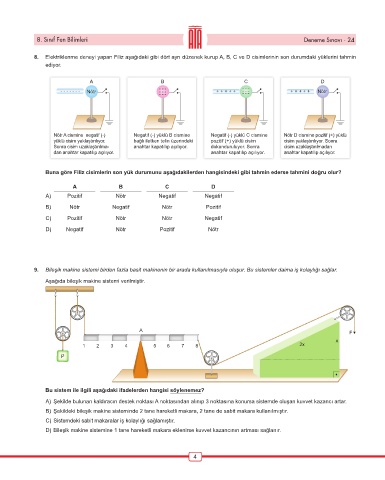

8. Sınıf Fen Bilimleri Deneme Sınavı - 24

8. Elektriklenme deneyi yapan Filiz aşağıdaki gibi dört ayrı düzenek kurup A, B, C ve D cisimlerinin son durumdaki yüklerini tahmin
ediyor.

A B C D
- - - - - - - Nötr - - - - - - + + + + + - - - - - - + + + + + Nötr
- - -
- - -

Nötr A cismine negatif (-) Negatif (-) yüklü B cismine Negatif (-) yüklü C cismine Nötr D cismine pozitif (+) yüklü
yüklü cisim yaklaştırılıyor. bağlı iletken telin üzerindeki pozitif (+) yüklü cisim cisim yaklaştırılıyor. Sonra
Sonra cisim uzaklaştırılma- anahtar kapatılıp açılıyor. dokunduruluyor. Sonra cisim uzaklaştırılmadan
dan anahtar kapatılıp açılıyor. anahtar kapatılıp açılıyor. anahtar kapatılıp açılıyor.

Buna göre Filiz cisimlerin son yük durumunu aşağıdakilerden hangisindeki gibi tahmin ederse tahmini doğru olur?

A B C D
A) Pozitif Nötr Negatif Negatif
B) Nötr Negatif Nötr Pozitif
C) Pozitif Nötr Nötr Negatif

D) Negatif Nötr Pozitif Nötr

9. Bileşik makine sistemi birden fazla basit makinenin bir arada kullanılmasıyla oluşur. Bu sistemler daima iş kolaylığı sağlar.
Aşağıda bileşik makine sistemi verilmiştir.

A F
x
1 2 3 4 5 6 7 8 2x
P

Bu sistem ile ilgili aşağıdaki ifadelerden hangisi söylenemez?
A) Şekilde bulunan kaldıracın destek noktası A noktasından alınıp 3 noktasına konursa sistemde oluşan kuvvet kazancı artar.
B) Şekildeki bileşik makine sisteminde 2 tane hareketli makara, 2 tane de sabit makara kullanılmıştır.
C) Sistemdeki sabit makaralar iş kolaylığı sağlamıştır.
D) Bileşik makine sistemine 1 tane hareketli makara eklenirse kuvvet kazancının artması sağlanır.
