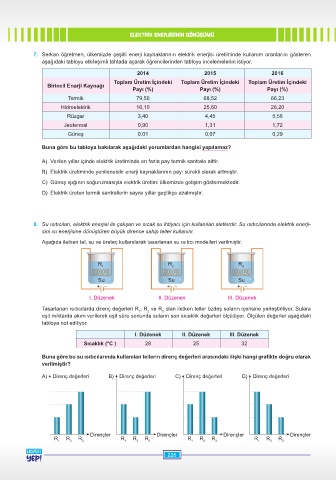

Page 226 - YEP 8 FEN BİL. SORU BANKASI

ELEKTRİK ENERJİSİNİN DÖNÜŞÜMÜ

7. Serkan öğretmen, ülkemizde çeşitli enerji kaynaklarının elektrik enerjisi üretiminde kullanım oranlarını gösteren
aşağıdaki tabloyu etkileşimli tahtada açarak öğrencilerinden tabloyu incelemelerini istiyor.

2014 2015 2016
Toplam Üretim İçindeki Toplam Üretim İçindeki Toplam Üretim İçindeki
Birincil Enarji Kaynağı
Payı (%) Payı (%) Payı (%)
Termik 79,50 68,52 66,23
Hidroelektrik 16,10 25,60 26,20
Rüzgar 3,40 4,45 5,56
Jeotermal 0,90 1,31 1,72
Güneş 0,01 0,07 0,29

Buna göre bu tabloya bakılarak aşağıdaki yorumlardan hangisi yapılamaz?

A) Verilen yıllar içinde elektrik üretiminde en fazla pay termik santrale aittir.
B) Elektrik üretiminde yenilenebilir enerji kaynaklarının payı sürekli olarak artmıştır.

C) Güneş ışığının soğurulmasıyla elektrik üretimi ülkemizde gelişim göstermektedir.
D) Elektrik üreten termik santrallerin sayısı yıllar geçtikçe azalmıştır.

8. Su ısıtıcıları, elektrik enerjisi ile çalışan ve sıcak su ihtiyacı için kullanılan aletlerdir. Su ısıtıcılarında elektrik enerji-
sini ısı enerjisine dönüştüren büyük dirence sahip teller kullanılır.
Aşağıda iletken tel, su ve üreteç kullanılarak tasarlanan su ısıtıcı modelleri verilmiştir.

R R R
1 2 3
Su Su Su
+– +– +–
I. Düzenek II. Düzenek III. Düzenek
Tasarlanan ısıtıcılarda direnç değerleri R , R ve R olan iletken teller özdeş suların içerisine yerleştiriliyor. Sulara
3
1
2
eşit miktarda akım verilerek eşit süre sonunda suların son sıcaklık değerleri ölçülüyor. Ölçülen değerler aşağıdaki
tabloya not ediliyor.
I. Düzenek II. Düzenek III. Düzenek
Sıcaklık (°C ) 28 25 32
Buna göre bu su ısıtıcılarında kullanılan tellerin direnç değerleri arasındaki ilişki hangi grafikte doğru olarak
verilmiştir?
A) D renç değerler B) D renç değerler C) D renç değerler D) D renç değerler

D rençler D rençler D rençler D rençler
R 1 R 2 R 3 R 1 R 2 R 3 R 1 R 2 R 3 R 1 R 2 R 3
