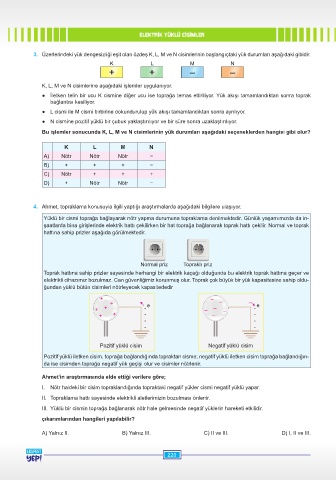

Page 220 - YEP 8 FEN BİL. SORU BANKASI

ELEKTRİK YÜKLÜ CİSİMLER

3. Üzerlerindeki yük dengesizliği eşit olan özdeş K, L, M ve N cisimlerinin başlangıçtaki yük durumları aşağıdaki gibidir.
K L M N
+ + – –

K, L, M ve N cisimlerine aşağıdaki işlemler uygulanıyor.
● İletken telin bir ucu K cismine diğer ucu ise toprağa temas ettiriliyor. Yük akışı tamamlandıktan sonra toprak
bağlantısı kesiliyor.
● L cismi ile M cismi birbirine dokundurulup yük akışı tamamlandıktan sonra ayrılıyor.
● N cismine pozitif yüklü bir çubuk yaklaştırılıyor ve bir süre sonra uzaklaştırılıyor.
Bu işlemler sonucunda K, L, M ve N cisimlerinin yük durumları aşağıdaki seçeneklerden hangisi gibi olur?

K L M N
A) Nötr Nötr Nötr −
B) + + + −
C) Nötr + + +
D) + Nötr Nötr −

4. Ahmet, topraklama konusuyla ilgili yaptığı araştırmalarda aşağıdaki bilgilere ulaşıyor.
Yüklü bir cismi toprağa bağlayarak nötr yapma durumuna topraklama denilmektedir. Günlük yaşamımızda da in-
şaatlarda bina girişlerinde elektrik hattı çekilirken bir hat toprağa bağlanarak toprak hattı çekilir. Normal ve toprak
hattına sahip prizler aşağıda görülmektedir.

Normal pr z Topraklı pr z
Toprak hattına sahip prizler sayesinde herhangi bir elektrik kaçağı olduğunda bu elektrik toprak hattına geçer ve
elektrikli cihazımız bozulmaz. Can güvenliğimiz korunmuş olur. Toprak çok büyük bir yük kapasitesine sahip oldu-
ğundan yüklü bütün cisimleri nötrleyecek kapasitededir
+ + – –
+ + - e – – – - e
+ + - – -
- -
- -

Poz t f yüklü c s m Negat f yüklü c s m
Pozitif yüklü iletken cisim, toprağa bağlandığında topraktan cisme; negatif yüklü iletken cisim toprağa bağlandığın-
da ise cisimden toprağa negatif yük geçişi olur ve cisimler nötrlenir.
Ahmet’in araştırmasında elde ettiği verilere göre;

I. Nötr haldeki bir cisim topraklandığında topraktaki negatif yükler cismi negatif yüklü yapar.
II. Topraklama hattı sayesinde elektrikli aletlerimizin bozulması önlenir.
III. Yüklü bir cismin toprağa bağlanarak nötr hale gelmesinde negatif yüklerin hareketi etkilidir.
çıkarımlarından hangileri yapılabilir?

A) Yalnız II. B) Yalnız III. C) II ve III. D) I, II ve III.

220
