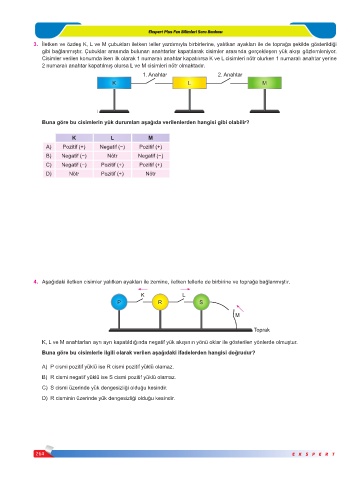

Page 264 - 8. SINIF EKSPERT PLUS FEN BİLİMLERİ SORU BANKASI

Ekspert Plus Fen Bilimleri Soru Bankası
3. İletken ve özdeş K, L ve M çubukları iletken teller yardımıyla birbirlerine, yalıtkan ayakları ile de toprağa şekilde gösterildiği
gibi bağlanmıştır. Çubuklar arasında bulunan anahtarlar kapatılarak cisimler arasında gerçekleşen yük akışı gözlemleniyor.
Cisimler verilen konumda iken ilk olarak 1 numaralı anahtar kapatılırsa K ve L cisimleri nötr olurken 1 numaralı anahtar yerine
2 numaralı anahtar kapatılmış olursa L ve M cisimleri nötr olmaktadır.
1. Anahtar 2. Anahtar
K L M

Buna göre bu cisimlerin yük durumları aşağıda verilenlerden hangisi gibi olabilir?

K L M
A) Pozitif (+) Negatif (−) Pozitif (+)
B) Negatif (−) Nötr Negatif (−)
C) Negatif (−) Pozitif (+) Pozitif (+)
D) Nötr Pozitif (+) Nötr

4. Aşağıdaki iletken cisimler yalıtkan ayakları ile zemine, iletken tellerle de birbirine ve toprağa bağlanmıştır.

K L
P R S

M

Toprak
K, L ve M anahtarları ayrı ayrı kapatıldığında negatif yük akışının yönü oklar ile gösterilen yönlerde olmuştur.
Buna göre bu cisimlerle ilgili olarak verilen aşağıdaki ifadelerden hangisi doğrudur?

A) P cismi pozitif yüklü ise R cismi pozitif yüklü olamaz.
B) R cismi negatif yüklü ise S cismi pozitif yüklü olamaz.

C) S cismi üzerinde yük dengesizliği olduğu kesindir.
D) R cisminin üzerinde yük dengesizliği olduğu kesindir.

264 E K S P E R T
