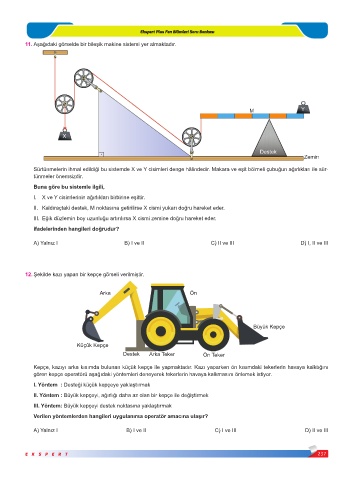

11. Aşağıdaki görselde bir bileşik makine sistemi yer almaktadır.

M Y

X

Destek
Zem n

Sürtünmelerin ihmal edildiği bu sistemde X ve Y cisimleri denge hâlindedir. Makara ve eşit bölmeli çubuğun ağırlıkları ile sür-
tünmeler önemsizdir.
Buna göre bu sistemle ilgili,

I. X ve Y cisimlerinin ağırlıkları birbirine eşittir.
II. Kaldıraçtaki destek, M noktasına getirilirse X cismi yukarı doğru hareket eder.
III. Eğik düzlemin boy uzunluğu artırılırsa X cismi zemine doğru hareket eder.
ifadelerinden hangileri doğrudur?

A) Yalnız I B) I ve II C) II ve III D) I, II ve III

12. Şekilde kazı yapan bir kepçe görseli verilmiştir.

Arka Ön

Büyük Kepçe

Küçük Kepçe
Destek Arka Teker Ön Teker
Kepçe, kazıyı arka kısımda bulunan küçük kepçe ile yapmaktadır. Kazı yaparken ön kısımdaki tekerlerin havaya kalktığını
gören kepçe operatörü aşağıdaki yöntemleri deneyerek tekerlerin havaya kalkmasını önlemek istiyor.
I. Yöntem : Desteği küçük kepçeye yaklaştırmak
II. Yöntem : Büyük kepçeyi, ağırlığı daha az olan bir kepçe ile değiştirmek

III. Yöntem: Büyük kepçeyi destek noktasına yaklaştırmak
Verilen yöntemlerden hangileri uygulanırsa operatör amacına ulaşır?

A) Yalnız I B) I ve II C) I ve III D) II ve III
