Ekspert Plus Fen Bilimleri Soru Bankası

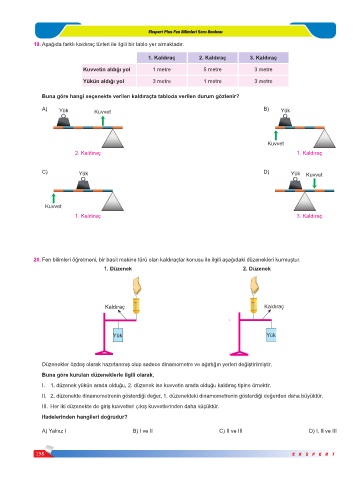

19. Aşağıda farklı kaldıraç türleri ile ilgili bir tablo yer almaktadır.

1. Kaldıraç 2. Kaldıraç 3. Kaldıraç

Kuvvetin aldığı yol 1 metre 5 metre 3 metre
Yükün aldığı yol 3 metre 1 metre 3 metre

Buna göre hangi seçenekte verilen kaldıraçta tabloda verilen durum gözlenir?
A) Yük Kuvvet B) Yük

Kuvvet
2. Kaldıraç 1. Kaldıraç

C) Yük D) Yük Kuvvet

Kuvvet
1. Kaldıraç 3. Kaldıraç

20. Fen bilimleri öğretmeni, bir basit makine türü olan kaldıraçlar konusu ile ilgili aşağıdaki düzenekleri kurmuştur.
1. Düzenek 2. Düzenek

Kaldıraç Kaldıraç

Yük Yük

Düzenekler özdeş olarak hazırlanmış olup sadece dinamometre ve ağırlığın yerleri değiştirilmiştir.
Buna göre kurulan düzeneklerle ilgili olarak,
I. 1. düzenek yükün arada olduğu, 2. düzenek ise kuvvetin arada olduğu kaldıraç tipine örnektir.
II. 2. düzenekte dinamometrenin gösterdiği değer, 1. düzenekteki dinamometrenin gösterdiği değerden daha büyüktür.

III. Her iki düzenekte de giriş kuvvetleri çıkış kuvvetlerinden daha küçüktür.
ifadelerinden hangileri doğrudur?

A) Yalnız I B) I ve II C) II ve III D) I, II ve III
