Ekspert Plus Fen Bilimleri Soru Bankası

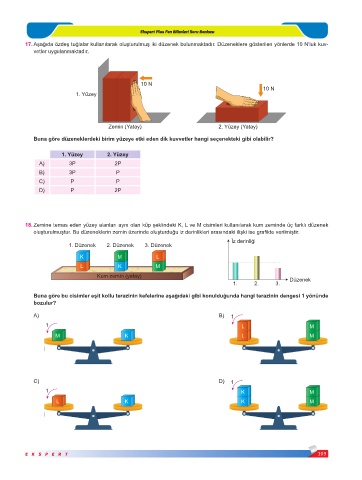

17. Aşağıda özdeş tuğlalar kullanılarak oluşturulmuş iki düzenek bulunmaktadır. Düzeneklere gösterilen yönlerde 10 N’luk kuv-
vetler uygulanmaktadır.
10 N
10 N
1. Yüzey
Zem n (Yatay) 2. Yüzey (Yatay)
Buna göre düzeneklerdeki birim yüzeye etki eden dik kuvvetler hangi seçenekteki gibi olabilir?
1. Yüzey 2. Yüzey
A) 3P 2P
B) 3P P
C) P P
D) P 2P
18. Zemine temas eden yüzey alanları aynı olan küp şeklindeki K, L ve M cisimleri kullanılarak kum zeminde üç farklı düzenek
oluşturulmuştur. Bu düzeneklerin zemin üzerinde oluşturduğu iz derinlikleri arasındaki ilişki ise grafikte verilmiştir.
İz der nl ğ
1. Düzenek 2. Düzenek 3. Düzenek
K M L
L K M
Kum zem n (yatay) Düzenek
1. 2. 3.
Buna göre bu cisimler eşit kollu terazinin kefelerine aşağıdaki gibi konulduğunda hangi terazinin dengesi 1 yönünde
bozulur?
A) B) 1
1 L M
M K L M
C) D) 1
1 K M
L K K M
